Aliasing – sampling with a periodic impulse train

Sampling – Chapter One

Sampling with a periodic impulse train.

The Periodic Sampling is the typical method of obtaining a Discrete-time representation of a Continuous-time signal, wherein a sequence of samples x[n] is obtained from a Continuous-time signal xc(t), according to the relation:

Where T is the sampling period and its reciprocal, Fs=1/T, is the sampling frequency. We refer to a system that implements the operation of equation (1) as an ideal continuous-to-discrete-time (C/D) converter.

To derive the frequency-domain relation between the input and output of an ideal C/D converter, first consider the conversion of xc(t) to xs(t) through modulation of the periodic impulse train:

We modulate the periodic impulse s(t) train with xc(t), obtaining:

Through the “sifting property” of the impulse function, xs(t) can be expressed as:

Figure 4.2(a) is strictly a mathematical representation that is convenient for gaining insight into sampling in both time domain and frequency domain. It is not a close representation of any physical circuit or system. This representation leads to a simple derivation of a key result and to a number of important insights that are difficult to obtain from a forma derivation based on manipulation of Fourier Transform formulas.

The sampling operation is generally not invertible; i.e., given the output x[n], it is not possible to reconstruct xc(t), the input to the sampler, since many continuous-time signals can produce the same output sequence. The inherent ambiguity in sampling is a fundamental issue in signal processing. Fortunately, it is possible to remove the ambiguity by restricting the input signals that go into the sampler.

Figure 4.2 (b) shows a continuous-time signal xc(t) and the results of impulse train sampling for two different sampling rates. Figure 4.2 (c) depicts the corresponding output sequences. The essential difference between xs(t) and x[n] is that xs(t) is, in a sense, a continuous-time signal that is zero except at integer multiples of T. The sequence x[n], on the other hand, is indexed on the integer variable n, which in effect introduces a time normalization; i.e., the sequence of numbers x[n] contains no explicit information about the sampling rate. Furthermore, the samples of xc(t) are represented by finite numbers in x[n] rather than as an area of impulses, as with xs(t).

Sampling principle.

A band-limited signal xc(t) with bandwidth Fo can be reconstructed from its sample values x[n]=xc(nT), if the sample frequency Fs=1/Ts is greater than twice the bandwidth Fo of xc(t):

Otherwise, aliasing would result in x[n]. The sampling rate of 2Fo  for an analog band-limited signal is called the Nyquist rate.

Note: according to Nyquist criteria, after xc(t) is sampled, the highest analog frequency that x[n] represents must be Fs/2 (i.e. ω=π).

Band-limited signal.

A continuous-time signal xa(t) is band-limited if there exist a finite radian frequency Ωo such that the CT-Fourier Transform Xa(jΩ) is zero for |Ω|> Ωo:

The frequency Fo is called the signal bandwidth in Hz.

Aliasing.

Let xa(t) be an analog (absolutely integrable) signal. The continuous-time Fourier Transform (CTFT) of xa(t) is:

Meanwhile:

In consequence, it can be shown that the discrete-time Fourier Transform (DTFT) of x[n] is a countable sum of amplitude-scaled, frequency-scaled, and translated version of the Fourier Transform Xa(jΩ):

This relation is known as the aliasing formula. The analog and digital frequencies are related through Ts:

While the sampling frequency Fs is given by:

When we want to express the sampling frequency in radians per second, we also use:

The graphical illustration of the aliasing phenomena is given by Figure 3.10:

Combining this we obtain this simple aliasing principle:

Example 3.17

The analog signal xa(t) is sampled at Fs to obtain the discrete-time signal x[n]. Determine x[n] and its corresponding DTFT.

Solution:

First, we must identify the highest frequency in xa(t). That will be F0:

Since  Fs <2 F0, there will be aliasing in x[n] after sampling. i.e., we will get the following case:

The sampling interval is:

Hence, we have:

That is:

Note that the highest digital frequency of x[n] is 1.75π, which is outside the Nyquist interval –π<ω<π, signifying that aliasing will occur. From the periodicity property of digital sinusoidal sequences, we know that x[n] will be repeated every 2π. So, the alias of  x[n] can be determined by:

Using Euler’s identity:

From table 3.1 and the DTFT properties, the DTFT of x[n] is:

The plot of X(e) is shown in Figure 3.15.

Figure 3.15. The Fourier Transform of x[n].

Source:

Ingel V.; Proakis J. Digital Signal processing using Matlab (p 81)

Oppenheim A.; Schafer R.; Buck J. Discrete Time Signal Processing (p 141)

Book Review by Larry Obando – Electrical Engineering –

Universidad Simón Bolívar – Universidad Central de Venezuela

Mathematical Modeling and Simulation Services – whatsapp +34633129287

Señales y Sistemas

Maximum and minimum values of a signal – Signal and System

The maximum of a signal is defined as the maximum amplitude value of the signal:

The maximum exists when it is equal to the lowest upper bound (or supremum) of the signal, which is the smallest finite value greater than or equal to any amplitude value of the signal:

There where 𝑆𝑥 is the supreme of 𝑥(𝑡) in (1), and of 𝑥[𝑛] in (2), and where 𝑎𝑗 are all the upper bounds of the signal, that is, all those finite values that are greater than or equal to any amplitude value of the signal.

The minimum of a signal is defined as the minimum amplitude value of the signal:

The minimum exists when it is equal to the highest upper bound (or infimum) of the signal, which is the greatest finite value minur than or equal to any amplitude value of the signal:

There where I𝑥 es el infimum of 𝑥(𝑡) in (3), and of 𝑥[𝑛] in (4), and where 𝑎𝑗 are all the lower bounds of the signal, that is, all those finite values that are minors than or equal to any amplitude value of the signal.

Example:

Contact your teacher:

WhatsApp: +34 633129287 (Spain)

email: dademuchconnection@gmail.com

If you have an exercise that you need to solve urgently, I recommend you try doing it yourself first, using this online class. If you can’t solve it, ATTENTION!!… I’ll give you all the advice you need!! … Professor Larry. Work, exercises, online classes, workshops, laboratories, Academic Paper, Thesis, Monographs are done. I solve problems and exercises…immediate attention!! If you use my Whatsapp number… take into account Spain time.

Elaborado por Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España: Tlf. 633129287

Caracas, Valladolid, Quito, Guayaquil, Jaén, Villafranca de Ordizia.

WhatsApp: +34 633129287

+34 678250977

Twitter: @dademuch

Señales y Sistemas, Transformada de Fourier

Serie de Fourier exponencial compleja – ejemplos

Las transformaciones de la Serie de Fourier y la Transformada de Fourier convierten las señales en el dominio del tiempo en representaciones en el dominio de la frecuencia (o espectrales). El análisis de Fourier es esencial para describir ciertos tipos de sistemas y sus propiedades en el dominio de la frecuencia.

Representación en serie de Fourier de señales periódicas

Una señal x(t) de tiempo continuo es periódica si existe un valor positivo T distinto de cero para el cual se cumple que:

null

Para toda t. Dos ejemplos clásicos son la señal sinusoidal real y la exponencial compleja:

null

Representación en serie de Fourier exponencial compleja

La representación de la serie de Fourier exponencial compleja de una señal periódica con período fundamental To está dada por:

null

Para calcular los coeficientes ck se utilizan los intervalos 0 hasta To ó To /2 hasta To /2  para la integración. Al establecer k=0, obtenemos:

null

Lo cual indica que el coeficiente c0 es igual al valor promedio de x(t) sobre un período.

Ejemplos:

Determine la representación de la serie de Fourier exponencial compleja para cada una de las siguientes señales:

  1. null

La fórmula de Euler establece que:nullPor tanto:

null

De donde:

null

  1. null

null

null

3. null

null

null

null

  1. null

La suma de dos señales periódicas con  períodos T1 y T2, es periódica sólo si la razón de sus períodos respectivos se puede expresar como un número racional:

null

Entonces, el período fundamental es el mínimo común múltiplo de T1 y T2, está dado por la ecuación:nullEn el ejemplo 4:

null

null

null

null

5. null

Por medio de la identidad trigonométrica podemos escribir que:

null

x1(t) es periódica, con período arbitrario, y x2(t)  es periódica con período :

En construcción…

Fuentes:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab
  2. Análisis de sistemas lineales asistido con Scilab, Ebert Brea.
  3. Analisis_de_Sistemas_Lineales
  4. Oppenheim – Señales y Sistemas

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Valladolid, Quito, Guayaquil, Jaén, Villafranca de Ordizia.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Análisis de circuitos eléctricos, Ingeniería Eléctrica, Señales y Sistemas

Respuesta de circuito RC para una entrada onda cuadrada

Problema 1. Se debe analizar el comportamiento del circuito de la Figura 1, para los valores R y C indicados en la Figura. El generador de onda cuadrada de la Figura 2 tiene una frecuencia de 1 KHz y oscila entre 10 V y 0V. El análisis incluye la resolución analítica de la tensión del condensador durante 1 período de la señal del generador.

null

Figura 1

null

Figura 2

Respuesta:

Problema 1. Para adquirir esta solución se facilita pago a través de Paypal o con TC.

Problema de redes eléctricas en régimen transitorio sinusoidal (RTS) – RC

Observación: Pago por un ejercicio. Solicitar la entrega en PDF al whatsapp +34633129287

€15,00

2. En el circuito de la Figura 3, el interruptor se abre en t=0. Se debe analizar el comportamiento del circuito para diferentes valores de la resistencia R. Este análisis incluye la resolución analítica de la corriente de la bobina.

null

Figura 3

Respuesta:

Problema 2. Para adquirir esta solución se facilita pago a través de Paypal o con TC.

Problema de redes eléctricas en régimen transitorio sinusoidal (RTS) – RLC

Observación: Pago por un ejercicio. Solicitar la entrega en PDF al whatsapp +34633129287

€15,00

Respuesta:

Problemas 1 y 2. Para adquirir ambas soluciones se facilita pago a través de Paypal o con TC.

Problema de redes eléctricas en régimen transitorio sinusoidal (RTS) – Guía completa

Observación: Pago por ejercicios 1 y 2. Solicitar la entrega en PDF al whatsapp +34633129287

€25,00

Fuente:

  1. Introduccion-al-analisis-de-circuitos-robert-l-boylestad,
  2. Análisis de Redes – Van Valkenburg,
  3. Fundamentos_de_circuitos_electricos_5ta
  4. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se resuelven ejercicios. WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Señales y Sistemas, Transformada de Fourier

Transformada de Fourier de señales importantes – Matlab (Gráfica) – Ejemplos

  • Consideramos ahora la señal exponencial:

null

Donde b es una constante real, y U(t) es un escalón unitario. Tomar en cuenta que x(t)= U(t) cuando b=0. Para cualquier valor de b, la transformada de Fourier X(ω) de x(t) está dada por:

null

Debido a que:

null

La ecuación (1) queda expresada como:

null

Es decir:

null

Obtenemos:

null

null

La gráfica de x(ω) se llama Espectro Continuo de Amplitud de x(t), y la gráfica de xθ(ω) se llama Espectro Continuo de Fase de x(t):

null

null

Ambas gráficas pueden generarse mediante el siguiente comando en Matlab:

>> w=-50:0.2:50;
>> b=10;
>> X=1./(b+j*w);
>> subplot(211), plot (w,abs(X));%gráfica de magnitud de X
>> subplot(212), plot (w,angle(X));%gráfica del ángulo de X

null

Este resultado concuerda con los textos que señalan que la gráfica de módulo y de fase de la Transformada de Fourier de la función compleja exponencial e-atU(t) para a>0 real, tiene la forma siguiente:

null

Fuentes:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab
  2. Análisis de sistemas lineales asistido con Scilab, Ebert Brea.
  3. Analisis_de_Sistemas_Lineales
  4. Oppenheim – Señales y Sistemas

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math, Señales y Sistemas, Transformada de Fourier

The Fourier Transform – Definition and properties.

The Fourier Transform is a valuable instrument to analyze non-periodic functions. In this way, it complements the Fourier Series, which allows analyzing systems where periodic functions are involved.

That is, through the Fourier Series we can represent a periodic signal in terms of its sinusoidal components, each component with a particular frequency. The Fourier Transform allows you to do the same with non-periodic signals.

Definition

Fourier reasoned that an aperiodic signal can be considered as a periodic signal with an infinite period. More precisely, in the Fourier Series representation of a periodic signal, as the period increases, the fundamental frequency decreases and the harmonically related components become closer to the frequency. As the period becomes infinite, the frequency components form a continuum and the sum of the Fourier series becomes an integral.

Let f be a real function defined in the continuous domain, say f(t) defined in the t domain. Then, The Fourier Transform (FT) is defined as:

null

It is said that a signal f(t) has a Fourier Transform if the integral of equation (1) converges (that is, it exists). The integral converges if f(t) «behaves well» and is fully integrable; this last condition means that:

null

All real signals behave well, and therefore satisfy the previous condition. That is, most of the real signals have FT. However, the following is an example of a signal that does not have FT:

null

The signal of equation (3) is well known as a CD signal or constant signal. And it has no FT because it is not a real signal, that is, no signal that is different from zero all the time can be physically possible. If we substitute this signal in equation (1) we could verify that this integral does not converge just by observing that the area under the constant signal is infinite, so that integral does not have a finite value. Later, however, we will show that a constant signal does have FT in a generalized sense.

The Fourier Transform Pair

We can define two integrals called the Fourier Transform pair:

null

For the TF of f(t) to exist, it must be fulfilled that:

null

F(ω) is the transform of the spectrum of f(t). From here we see that f(t) is being analyzed in a finite number of frequency components with infinitesimal amplitude equal to:

null

Fourier Transform Considerations

1. In general F(ω) is a complex function, which transforms a given signal into its exponential components;

2. F(ω) is called the Direct Fourier Transform of f(t), and represents the relative amplitudes of several frequency components, so F(ω) is the representation of f(t) in the frequency domain:

null

3. The time representation of f(t) specifies a function at each time value, while F(ω) specifies the relative amplitudes of the frequency components of the signal, for each frequency value.

4. Thus, F(ω) is a complex function with the following form

null

F(ω) is a complex function that can be represented graphically by the magnitude null and phase Θ(ω) versus frequency. In this way, the graph of null is called Continuous Spectrum of Amplitude of f(t), and the graph of Θ(ω) is called Continuous Spectrum of Phase of f(t). The spectrum is said to be a continuous spectrum, since both the amplitude and the phase of F(ω) are continuous functions of the frequency ω. This graphic representation of both spectra is known as the Frequency Spectrum. Note the difference between this continuous spectrum and the discrete spectrum generated by the Fourier Series

5. In many cases F(ω) is real or imaginary pure. Therefore, only one graph is needed since:

null

Fourier Transform Properties

The relationship between a signal and its Fourier Transform will be denoted as follows:

null

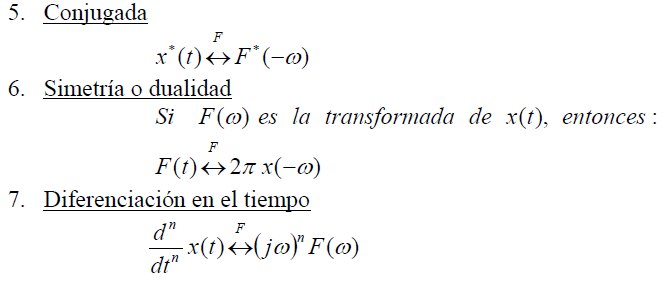

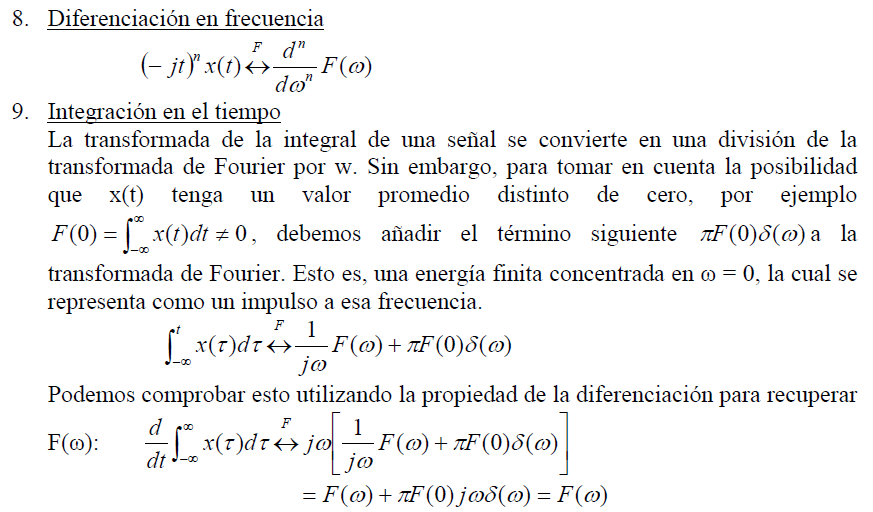

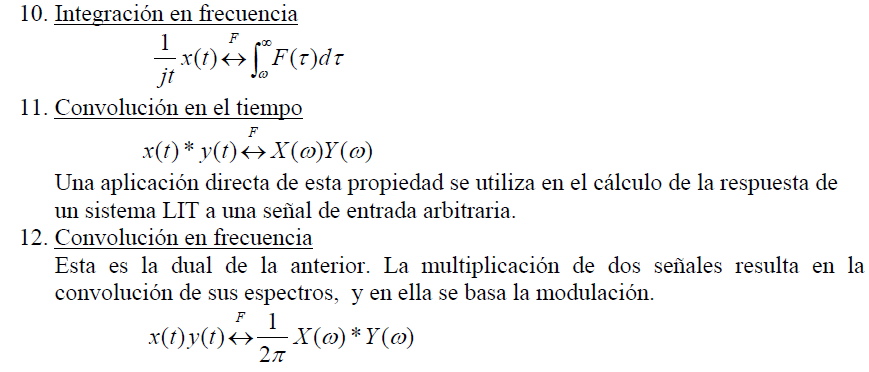

The following is a summary of the most prominent properties of the TF:

null

null

null

null

null

null

null

Sources:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab
  2. Análisis de sistemas lineales asistido con Scilab, Ebert Brea.
  3. Analisis_de_Sistemas_Lineales
  4. Oppenheim – Señales y Sistemas

Literature review by:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

WhatsApp:  +34633129287  Inmediate Attention!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Señales y Sistemas, Sistemas LDCID, Transformada de Fourier

La Transformada de Fourier – Definición y propiedades.

La Transformada de Fourier es un instrumento de gran valor para analizar las funciones no periódicas. Complementa de esta manera a la Serie de Fourier, que permite analizar sistemas donde están involucradas las funciones periódicas.

Es decir, mediante la Serie de Fourier podemos representar una señal periódica en términos de sus componentes sinusoidales, cada componente con una frecuencia en particular. La Transformada de Fourier permite hacer esto mismo con señales no periódicas.

Definición

Fourier razonó que una señal aperiódica puede considerarse como una señal periódica con un periodo infinito. De manera más precisa, en la representación en Serie de Fourier de una señal periódica, conforme el período se incrementa, la frecuencia fundamental disminuye y las componentes relacionadas armónicamente se hacen más cercanas a la frecuencia. A medida que el periodo se hace infinito, las componentes de frecuencia forman un continuo y la suma de la serie de Fourier se convierte en una integral.

Sea f una función real definida en el dominio continuo, dígase f(t) definida en el dominio t. Entonces, la Transformada de Fourier (TF) se define como:

null

Se dice que una señal f(t) tiene Transformada de Fourier si la integral de la ecuación (1) converge (es decir, existe). La integral converge si f(t)  “se comporta bien” y si es completamente integrable; esta última condición significa que:

null

Todas las señales reales se comportan bien, y por tanto satisfacen la condición anterior. Es decir, la mayoría de las señales reales tiene TF. Sin embargo, el siguiente es un ejemplo de una señal que no tiene TF:

null

La señal de la ecuación (3) es bien conocida como señal de CD o señal constante. Y no tiene TF porque no es una señal real, es decir, ninguna señal que es diferente de cero todo el tiempo puede ser físicamente posible. Si sustituimos esta señal en la ecuación (1) podríamos comprobar que esta integral no converge sólo con observar que el área bajo la señal constante es infinita, por lo que dicha integral no tiene un valor finito. Más adelante, sin embargo, mostraremos que una señal constante si tiene TF en un sentido generalizado.

El par de Transformada de Fourier

Podemos definir dos integrales que se llaman el par de Transforma de Fourier:

null

Para que exista la TF de f(t), se debe cumplir que:

null

F(ω) es la transformada del espectro de f(t). De aquí vemos que f(t) está siendo analizada en un número finito de componentes de frecuencia con amplitud infinitesimal igual a:

null

Para ver más: La transformada de Fourier

Consideraciones sobre la Transformada de Fourier

1. En general F(ω)  es una función compleja, que transforma una señal dada en sus componentes exponenciales;

2. F(ω) se llama la Transformada de Fourier directa de f(t), y representa las amplitudes relativas de varias componentes de frecuencia, así F(ω)  es la representación de f(t) en el dominio de la frecuencia:

null

3. La representación en el tiempo de f(t) especifica una función a cada valor del tiempo, mientras que F(ω)  especifica las amplitudes relativas de las componentes de frecuencia de la señal, para cada valor de frecuencia.

4. Así, F(ω)  es una función compleja con la siguiente forma:

null

F(ω) es una función compleja que puede ser representada gráficamente por la magnitud null y la fase Θ(ω)  versus la frecuencia. De esta manera, la gráfica de null  se llama Espectro Continuo de Amplitud de f(t), y la gráfica de Θ(ω) se llama Espectro Continuo de Fase de f(t). El espectro se dice que es un espectro continuo, ya que ambos, el de amplitud y el de fase de F(ω) , son funciones continuas de la frecuencia ω. Esta representación gráfica de ambos espectros se conoce como El Espectro de Frecuencia. Notar la diferencia que existe entre este espectro continuo y el espectro discreto generado por la Serie de Fourier.

5. En muchos casos F(ω) es real o imaginario puro. Por lo cual sólo se necesita una sola gráfica ya que:

null

Ejemplo

1. La gráfica de módulo y de fase de la Transformada de Fourier de la función compleja exponencial e-atU(t) para a>0 real, tiene la forma siguiente:

null

Para la deducción de este gráfico, ver:

2. Obtenga la Transformada de Fourier de tiempo continuo de la señal x(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-53.png

3. Considere la señal genérica x(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-54.png

3.1 Obtenga la Transformada de Fourier de tiempo continuo de la señal y(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-56.png

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-55.png

3.2 Obtenga la Transformada de Fourier de tiempo continuo de la señal y(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-57.png

3.3 Obtenga la Transformada de Fourier de tiempo continuo de la señal y(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-58.png

3.4 Obtenga la Transformada de Fourier de tiempo continuo de la señal y(t):

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-59.png

Propiedades de la Transformada de Fourier

La relación entre una señal y su Transformada de Fourier se denotará de la siguiente manera:null

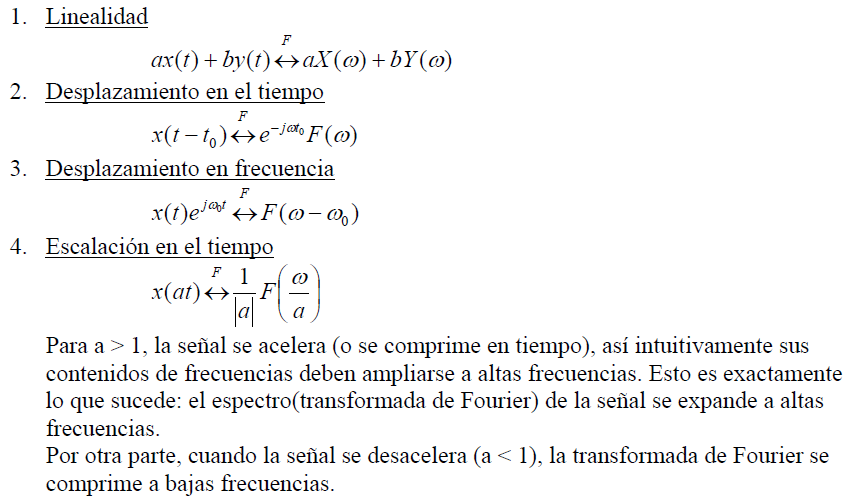

Lo siguiente es un resumen de las propiedades más resaltantes de la TF:

null

null

null

null

null

null

null

Comparación entre la Transformada de Laplace y la Transformada de Fourier

A menudo se argumenta que la Transformada de Laplace es una herramienta excesivamente teórica y poco intuitiva, ya que implica una integración en el plano complejo y convierte una señal de variable real (el tiempo continuo) en una transformada de variable compleja (la variable s). Es decir, para representar la misma información es necesario utilizar dos variables en el dominio de Laplace, la parte real de s y la parte imaginaria de s, en lugar de solo una, tal y como se hace en el dominio temporal. A primera vista, no hay una razón evidente que justifique la necesidad de utilizar dos variables y ello hace que surjan alternativas para comprimir la redundancia que contiene la Transformada de Laplace y volverla a reducir a una sola dimensión. Una de estas alternativas se basa en la función exponencial est, que, como ya sabemos, presenta la propiedad de ser una autofunción de los sistemas LIT analógicos. Es decir, al excitar la entrada de un sistema analógico LIT de respuesta impulsional ℎ(𝑡) con la señal 𝑥(𝑡)= est, el sistema presenta una señal 𝑦(𝑡) a su salida dada por:

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-52.png

Dónde H(s)  es la función de transferencia del sistema. El resultado anterior muestra cómo la señal exponencial que hay en la entrada vuelve a aparecer en la salida acompañada de un factor de escala, dado por la función de transferencia, el cual resume el comportamiento del sistema en función de la variable compleja s.

De entre todas las posibles señales exponenciales, hay una de ellas que es de especial interés para nosotros y que no es otra que la señal exponencial compleja: esto es, e jωt, en donde se ha llevado a cambio el cambio de variable s=𝒋ω . Este cambio es interesante porque la señal exponencial compleja tiene un significado físico más tangible, al poder ser interpretada como un fasor en el plano complejo rotando a una velocidad angular constante ω, cuya proyección en los ejes real e imaginario da lugar a las funciones cos(ω𝒕) y sen(ω𝒕), respectivamente. Estas señales co/sinusoidales son fácilmente generables en un laboratorio y corresponden, haciendo un símil acústico, a tonos de frecuencia pura.

Esto hace que, de todo el plano complejo definido por la variable de Laplace s, en la práctica nos interese restringirnos al caso s=𝒋ω. Esta particularización no solo hace más intuitivo el análisis en el dominio transformado a partir del uso de exponenciales complejas, sino que, además, reduce la Transformada de Laplace a una nueva transformada de una sola variable, ω.

SIGUIENTE:

Fuentes:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab
  2. Análisis de sistemas lineales asistido con Scilab, Ebert Brea.
  3. Analisis_de_Sistemas_Lineales
  4. Oppenheim – Señales y Sistemas

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math, Señales y Sistemas

Convolución de señales discretas – Sumatoria de convolución

Dadas dos señales de tiempo discreto x[n] y v[n], la convolución de ambas señales se define como:

La expresión del lado derecho de la ecuación (1) se conoce como sumatoria de convolución. En el caso de que ambas señales x[n] y v[n] sean iguales a cero para n<0, entonces x[i]=0 para i<0, y v[n-i]=0 para n-i<0, entonces la ecuación (1) se puede escribir como:

Ejemplos
  1. Suponiendo que x[n]=anu[n], donde u[n] es la función escalón, y v[n]= bnu[n]. La convolución entre ambas señales es igual a:

Si a=b:Entonces:

Si ab:

Por tanto:

2. La convolución de dos señales discretas puede representarse en Matlab mediante el siguiente código. Por ejemplo, la convolución de una señal p[n] consigo misma:

>> p=[0 ones(1,11) zeros(1,5)]%correspondiente a n=-1 a n=14

>>x=p

>> v=p

>> y=conv(x,v)

>> n=-2:25;

>> stem(n,y(1:length(n)),’filled’)

Convolución de una señal (p{n]=1 ) consigo misma.

3. Si aplicamos la convolución entre una entrada discreta x[n] a un sistema y la respuesta h[n] al impulso unitario discreto de dicho sistema, obtendremos la salida. Si h[n]=sen(0.5n) para n0, y la entrada x[n]=sen(0.2n) para n ≥0, podemos representar la salida mediante Matlab como sigue:

>> n=0:40;

>> x=sin(.2*n);

>> h=sin(.5*n);

>>y=conv(x,h);

>> stem(n,y(1:length(n)),’filled’)

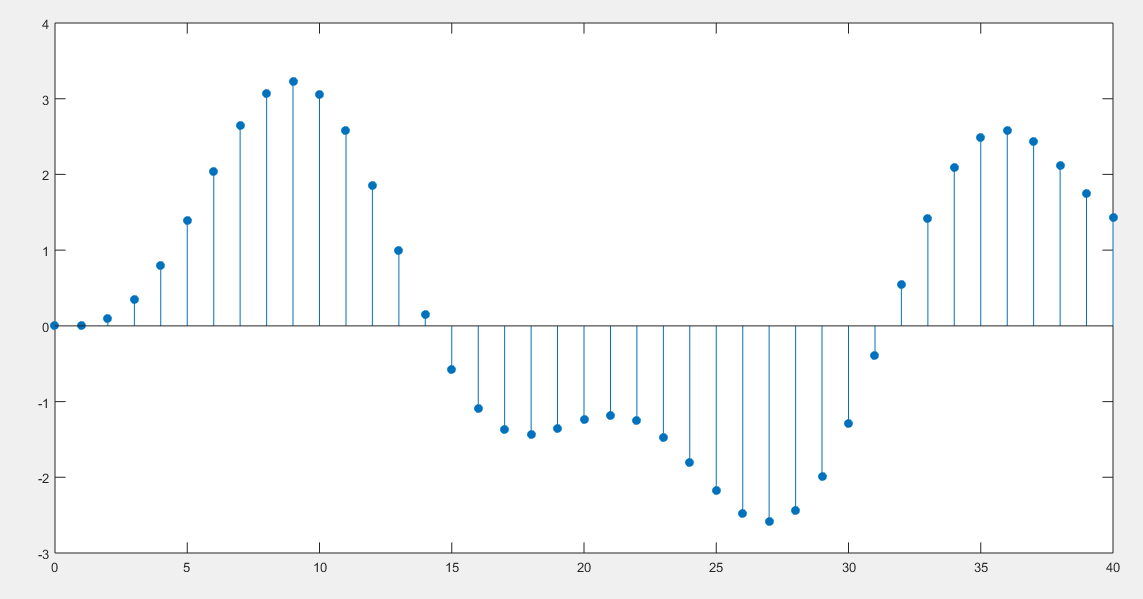

Salida y[n] para el sistema con entrada x[n]=sen(0.2n) y respuesta al impulso h[n]=sen(0.5n)
ANTERIOR:

Referencias:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab
  2. Oppenheim – Señales y Sistemas
  3. Análisis de Sistemas Lineales Asistido con Scilab – Un Enfoque desde la Ingeniería Eléctrica.
  4. Amplificador Operacional
  5. CIRCUITO TRANSFORMADO DE LAPLACE
  6. DINAMICA CIRCUITOS
  7. INTRODUCCION A LAS SENALES Y SISTEMAS
  8. RESPUESTA EN FRECUENCIA
  9. TRANSFORMACION DE LAPLACE
  10. Control Systems Engineering, Nise

Puedes consultar también:

Atención:

Si lo que Usted necesita es resolver con urgencia un problema:

Atención:

Si lo que Usted necesita es determinar La Función de Transferencia de un Sistema..Le entregamos la respuesta en dos horas o menos, dependiendo de la complejidad. En digital. Póngase en contacto con nosotros, respuesta inmediata, resolvemos y entregamos la Función de Transferencia de sistemas masa-resorte-amortiguador, eléctricos, electromecánicos, electromotriz, nivel de líquido, térmico, híbridos, rotacional, no lineales, etc.. Opcional, Representación en Variables de Estado. Opcional, Entrevista por Skype para explicar la solución.

WhatsApp +34633129287, email: dademuchconnection@gmail.com.

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Ingeniería Eléctrica, Señales y Sistemas

Señales de tiempo discreto – muestreo en matlab

Se denomina señal de tiempo discreto a aquella señal que es función de una variable de tiempo discreto t en n, donde n toma sólo valores enteros.


Variable de tiempo discreto

Se dice que la variable de tiempo t es una variable de tiempo discreto, si t toma los valores discretos:

para algún intervalo de valores enteros de n. Por ejemplo, t podría tomar los valores enteros t=0,1,2…; es decir,

Señal de tiempo discreto

Un señal de tiempo discreto una señal que es una función de la variable de tiempo discreto tn , donde n toma sólo valores enteros.

Una señal de tiempo discreto suele denotarse x[n]. En esta notación, la variable entera n corresponde a los instantes tn. La gráfica de una señal de tiempo discreto x[n] siempre estará en términos de los valores de x[n] contra los valores de la variable de tiempo discreto n.

Con frecuencia, los valores de x[n] se indican en la gráfica mediante círculos rellenos, con líneas verticales que conectan a dichos círculos con el eje del tiempo. Esto da como resultado una gráfica de tallo, la cual es una forma común de desplegar señales de tiempo discreto.

Como ejemplo, vamos a graficar en matlab la señal x[n] determinada por:

null

Introducimos en Matlab el siguiente comando:

n=-2:6;

x=[0 0 1 2 1 0 -1 0 0];

stem (n,x,’filled’);

xlabel (‘n’)

ylabel (‘x[n]’)

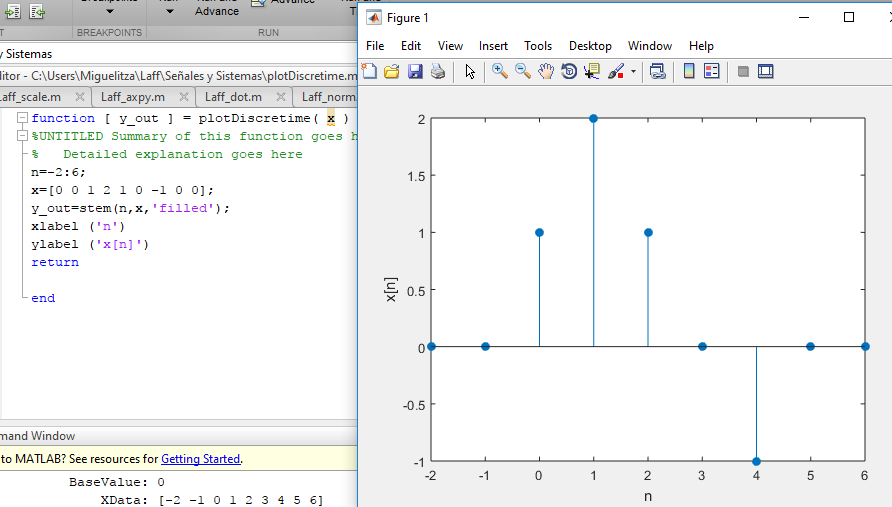

La gráfica de x[n] en matlab aparece a continuación:

Muestreo

La forma más común de generar una señal de tiempo discreto es muestreando una señal de tiempo continuo.

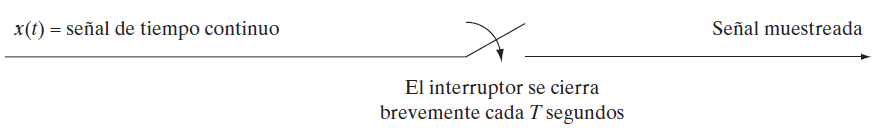

Supongamos que una señal continua x(t) se aplica a un interruptor electrónico que se cierra cada T segundos.

Si el lapso durante el cual el interruptor se cierra es mucho más pequeño que T, la salida del interruptor puede considerarse como una señal de tiempo discreto tn:

La señal de tiempo discreto resultante se conoce como versión muestreada de la señal original x(t), y a T se le conoce como período de muestreo. Debido a que la duración de T entre instantes adyacentes de muestreo tn y t(n+1) es igual a una constante, es decir:

El proceso de muestreo bajo estas condiciones se conoce como muestreo uniforme.

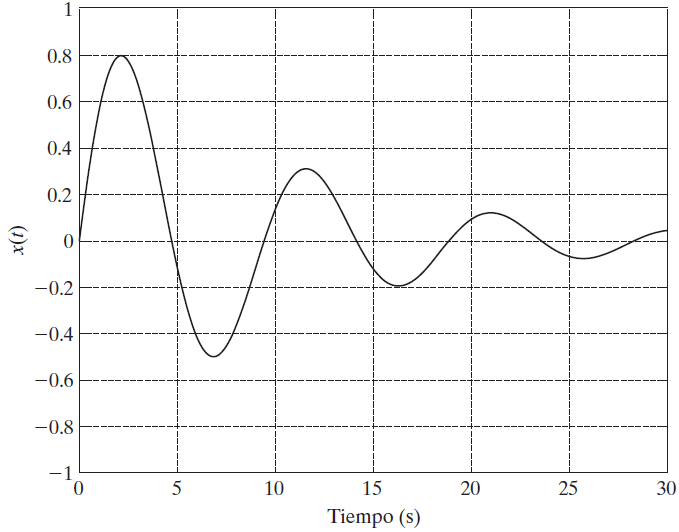

La Figura 1.10 muestra una señal x(t) de tiempo continuo:

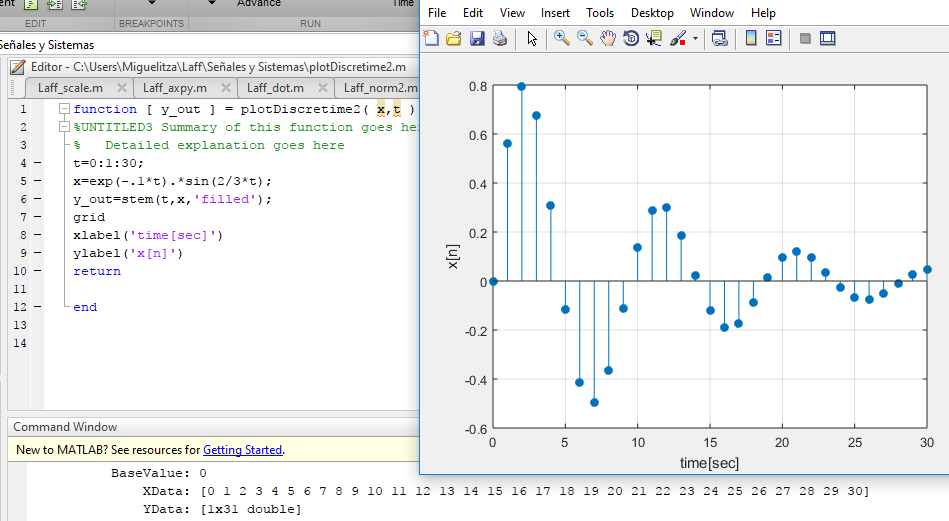

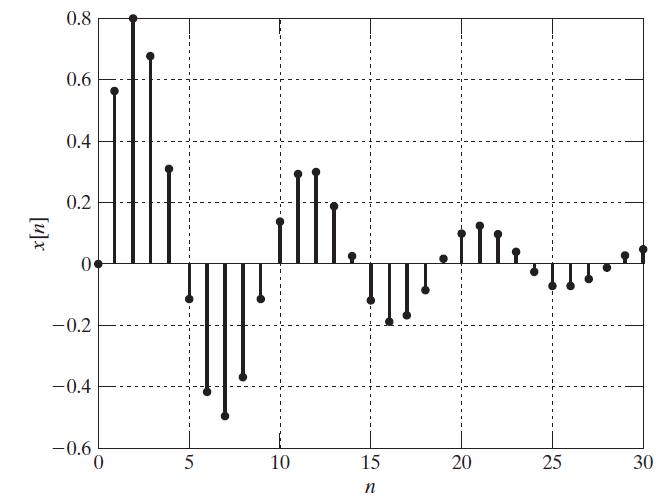

La Figura 1.14 muestra una señal en tiempo discreto que surge de un proceso de muestreo uniforme de la señal de tiempo continuo mostrada en la Figura 1.10. En este caso, la variable entera n denota el instante nT. Primero incorporamos el código matlab para generar esta gráfica:

t=0:1:30;

x=exp(-.1*t).*sin(2/3*t);

y_out=stem(t,x,’filled’);

grid

xlabel(‘time[sec]’)

ylabel(‘x[n]’)

Por definición del proceso de muestreo, el valor de x[n] para cualquier valor entero, está dado por:

En el ejemplo anterior, la señal de tiempo continuo x(t) de la Figura 1.10, es muestreada con T=1, el resultado es la señal de tiempo discreto x[n] de la Figura 1.14.

Fuente:

  1. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab

ANTERIOR: Señales de tiempo continuo – Definición

SIGUIENTE: Convolución de señales discretas – Sumatoria de convolución

Escrito por: Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contact: Caracas, Quito, Guayaquil, Jaén– Telf. +34633129287

WhatsApp: +34633129287

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math, Señales y Sistemas

Sistemas lineales e invariantes en el tiempo.

Introducción

Los sistemas LTI son aquellos que cumplen con las propiedades de linealidad e invarianza en el tiempo. De allí las siglas que provienen del inglés “Linear and Time-Invariant”. Su importancia radica en que facilitan enormemente el estudio y análisis de sistemas complejos que puedan ser representados mediante un modelo matemático que cumpla con estas dos condiciones.

Incluso cuando se posee poca información sobre un sistema, un modelo LTI del mismo permite predecir rápidamente como se va a comportar, cuál será la salida para una determinada entrada de prueba, que puede ser un impulso (movimiento súbito que desaparece de inmediato), un escalón (movimiento súbito que se mantiene constante), o una rampa (movimiento que crece o decrece de forma lineal).

Linealidad

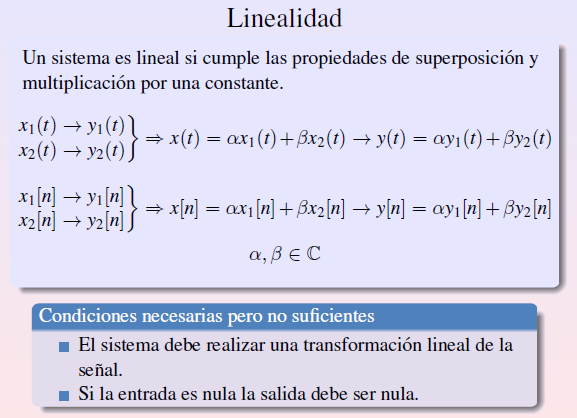

Un sistema lineal, en tiempo continuo o discreto, es aquel que posee la importante propiedad de la superposición: si una entrada consiste en la suma ponderada de varias señales, entonces la salida es simplemente la superposición (es decir, la suma ponderada) de las respuestas del sistema a cada una de estas señales.

Sea y1(t) la respuesta del sistema continuo a una entrada x1(t), y sea y2(t) la salida correspondiente a la entrada x2(t). Entonces, el sistema es lineal si:

  • La respuesta a x1(t) + x2(t) es y1(t) + y2(t)
  • La respuesta a k*x1(t) es k*y1(t), donde k es una constante compleja cualquiera.

La primera de estas dos propiedades se llama propiedad de aditividad, mientras que la segunda se conoce como la propiedad de escalamiento u homogeneidad.

El siguiente cuadro sirve de resumen para el estudio de la linealidad de un sistema:

null

Invarianza en el tiempo

Un sistema es invariante en el tiempo si un desplazamiento temporal de la señal de entrada produce el mismo desplazamiento en la señal de salida. Es decir:

null

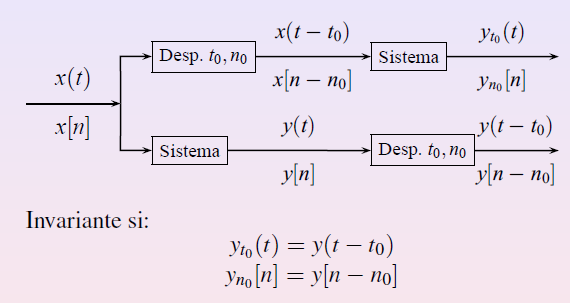

El siguiente esquema permite ver como fluye la información en un sistema invariante en el tiempo:

null

Ejemplo

Consideremos un sistema S cuya entrada x(t) y salida y(t) están relacionadas mediante:

null

Ahora consideramos dos entradas arbitrarias x1(t) y x2(t). Ellas generan las siguientes respuestas:

null

Consideremos una tercera entrada x3(t)=a*x1(t)+b*x2(t), la cual genera una salida y3(t) igual a:

null

Concluimos entonces que el sistema es lineal.

Fuentes:

  1. Análisis de Sistemas Lineales – Prof. Ebert Brea
  2. Control Systems Engineering, Norman Nise
  3. Oppenheim – Señales y Sistemas
    1. 1.6.6 Linealidad p 53

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com
