Ingeniería Electrónica

Examen de electrónica – Modelo y solución

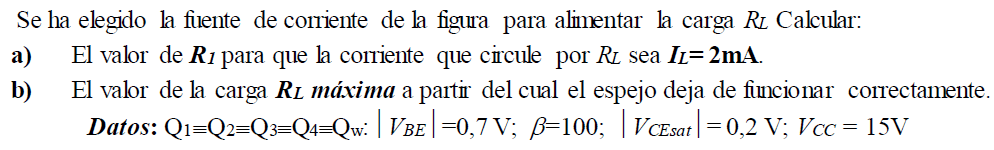

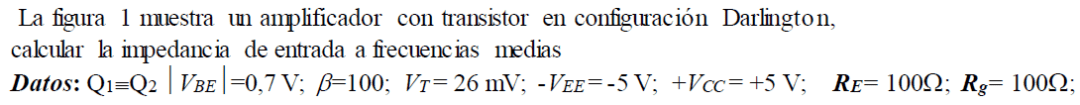

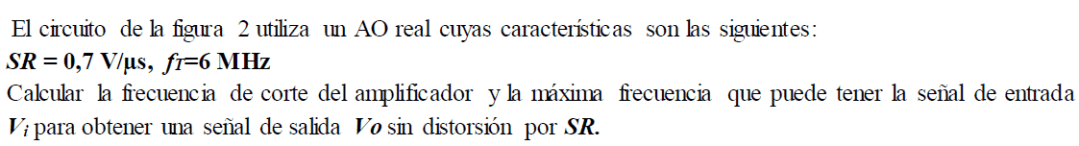

Los siguientes son los enunciados de este examen con solución incorporada:

null

null

Figura 1

null

null

Figura 2

null

null

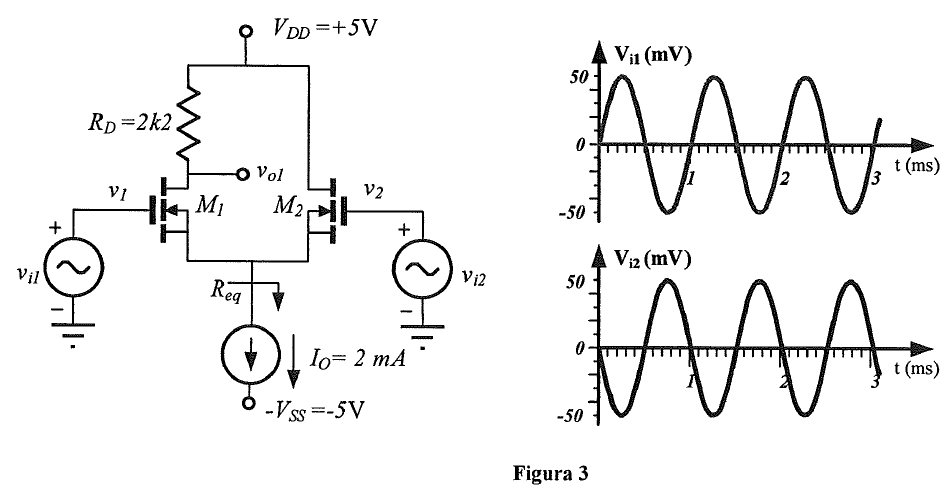

Figura 3

null

null

Figura 2

Para ver la respuesta visitar: Examen de Electrónica – Modelo y solución

Te puede interesar también:

  1. Problema de circuito con amplificador BJT
  2. Función de transferencia de circuito con amplificador MOSFET
  3. Problema de par diferencial con MOSFET

Escrito por Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer – Twitter: @dademuch

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Mentoring Académico / Emprendedores / Empresarial

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Ingeniería Electrónica, Sin categoría

Problema de circuito con Par Diferencial MOSFET

La Figura 1 muestra un par diferencial con transistores MOSFET:

null

Figura 1

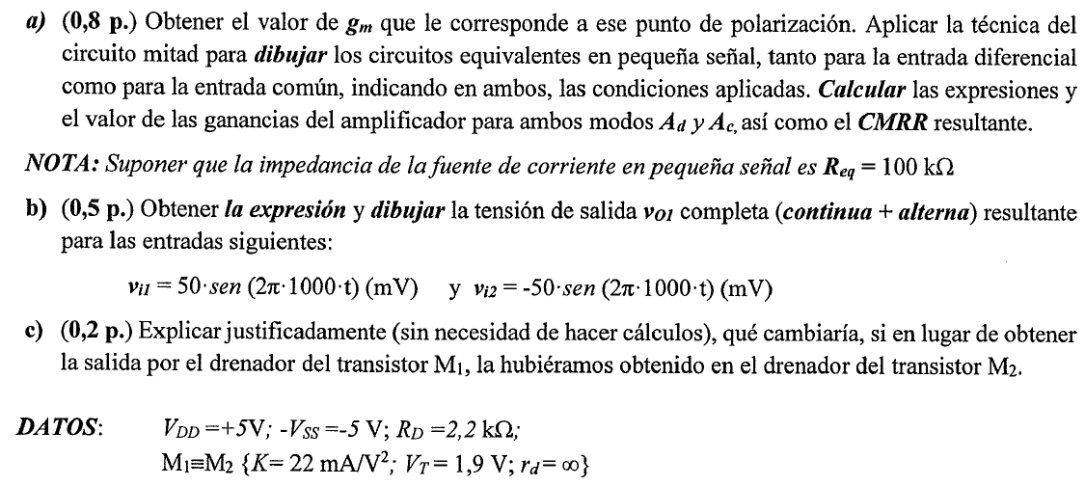

Se pide:

null

Para ver la respuesta visitar: Problema de Par Diferencial con MOSFET

Te puede interesar también:

  1. Problema de circuito con amplificador BJT
  2. Función de transferencia de circuito con amplificador MOSFET
  3. Examen de electrónica – Modelo y solución

Escrito por Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer – Twitter: @dademuch

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Mentoring Académico / Emprendedores / Empresarial

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Ingeniería Electrónica

Función de transferencia de circuito con amplificador MOSFET

Hallar la función de transferencia V0(s) / Vgen(s) del circuito con amplificador MOSFET en la Figura 1:

null

Figura 1

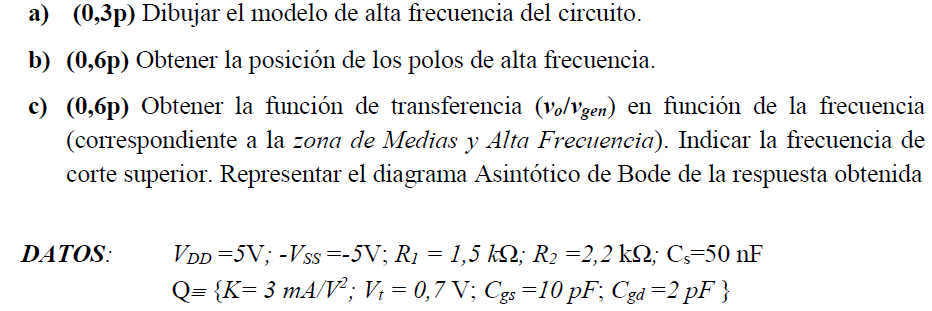

Se pide:

null

Para ver la respuesta visitar: Problema con amplificador MOSFET

Te puede interesar también:

  1. Problema de circuito con amplificador BJT
  2. Examen de electrónica – Modelo y solución

Escrito por Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer – Twitter: @dademuch

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Mentoring Académico / Emprendedores / Empresarial

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Electronic Engineer, Ingeniería Electrónica

Problema de circuito con amplificador BJT

La Figura 1 muestra un amplificador con BJT, conectado a un generador mediante acoplo directo:

null

Figura 1

Se pide:

null

null

Para ver la respuesta visitar: Problema con amplificador BJT

Te puede interesar también:

  1. Problema de par diferencial con MOSFET
  2. Función de transferencia de circuito con amplificador MOSFET
  3. Examen de electrónica – Modelo y solución

Ejemplo examen circuito electrónico

Escrito por Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer – Twitter: @dademuch

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Mentoring Académico / Emprendedores / Empresarial

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Análisis de circuitos eléctricos, Ingeniería Eléctrica

Problemas de circuitos con inductancia mutua

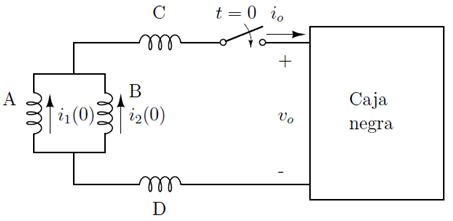

El circuito de bobinas acopladas de la Figura 3 se conecta en t=0 a una caja negra en la que se sabe que la tensión vo(t) está dada por la expresión:

null

null

  1. Determinar la expresión para io(t).
  2. Determinar la expresión para v1(t) y otra para v2(t). Verificar que v0(t)=v1(t)+v2(t).
  3. Calcular la energía total de la caja negra ¿se entrega o se extrae energía de la caja negra? Razonar respuesta.
Respuesta:
  1. Determinar la expresión para io(t).

Problema de inductores en serie o en paralelo

Observación: Pago por un ejercicio. Solicitar la entrega en PDF al whatsapp +34633129287

€10,00

Fuente:

  1. Introduccion-al-analisis-de-circuitos-robert-l-boylestad,
  2. Análisis de Redes – Van Valkenburg,
  3. Fundamentos_de_circuitos_electricos_5ta
  4. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math

Modulación – definición

El proceso de adaptación de la información de banda base a paso banda es lo que se conoce como modulación.

Dependiendo del medio de transmisión, el envío de la señal puede ser más eficiente realizando una transmisión paso banda. Por ejemplo, el espectro radio está dividido en múltiples bandas frecuenciales, por lo que se deberá adecuar la información al canal frecuencial en el cual se va a transmitir. Ese proceso de adaptación de la información de banda base a paso banda es lo que se conoce como modulación.

Dicho proceso involucra dos señales: la señal moduladora (señal en banda base) y la señal portadora (señal paso banda de alta frecuencia). Todas las modulaciones se basan en variar los parámetros de la señal portadora de acuerdo a la moduladora. Esa variación será la que condicione el tipo de modulación: lineal o angular, por citar las dos modulaciones vistas en la asignatura. Una vez transmitida la señal, se irá desplazando a lo largo del medio hasta llegar a su destino. Remarcar la no idealidad del canal, por lo cual la señal perderá calidad debido al ruido del mismo. Finalmente, una vez recibida la señal se realiza el proceso inverso, conocido como demodulación. En dicho proceso, se realizará la conversión de paso banda a banda base.

Remarcar que el concepto de modulación es más amplio al de desplazamiento frecuencial. Si bien en un desplazamiento frecuencial únicamente se traslada la información en banda base a una determinada frecuencia paso banda, en la modulación, además de ese desplazamiento, se realizarán variaciones en esa señal paso banda de acuerdo a la señal moduladora. Esa variación podrá ser lineal o angular, dando lugar a dos grandes familias de modulaciones. A lo largo de la práctica se estudiarán ambas modulaciones en detalle. Para ello, se generará la señal en banda base y se le aplicará la modulación correspondiente; se emulará el envío de la misma en un canal agregándole ruido; y finalmente se demodulará para obtener la señal banda base original. De esta manera se abordará la problemática real inherente a este tipo de sistemas y se comprenderá la importancia del tratamiento estadístico como herramienta de procesado.

Fuentes:

Practica3_Modulaciones

Fundamentos de Comunicación y Transmisión

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math, Sin categoría

Proceso aleatorio y estocástico

Un proceso ergódico debe ser estacionario, dado que sería imposible estimar una f.d.p. variante en el tiempo a partir de una única realización.

Dado que la idea subyacente del procesado de señales estocásticas es conocer algunos detalles acerca de la f.d.p. que define dicho proceso, un problema importante para el procesado de señales estocásticas es cómo estimar dicha f.d.p. a partir de una única realización de dicho proceso. En otras palabras, cuando tenemos datos de un proceso aleatorio sólo hacen referencia a una realización temporal de dicho proceso. Sin embargo, existen infinidad de posibles realizaciones como esa. Debido a que no podemos estudiarlas todas en la práctica, tenemos que estimar o aproximar el valor del proceso aleatorio global a la información que poseemos en nuestros datos.

La suposición que nos permite tomar esta aproximación se llama ergodicidad, que establece que “los promedios temporales convergen al valor que se pretende estimar del conjunto de todas las realizaciones”. Por ello, un proceso ergódico debe ser estacionario, dado que sería imposible estimar una f.d.p. variante en el tiempo a partir de una única realización.

Para el caso de un proceso aleatorio ergódico, se tendrá que cumplir que las características estadísticas de los promedios temporales sean iguales a sus correspondientes promedios de conjunto. Es decir, si al analizar las propiedades de media y función de autocorrelación (en la práctica se considera suficiente con estas dos) de cada una de las funciones muestrales coinciden con las propiedades de los promedios de conjunto (para un tiempo dado), hablaremos de un proceso aleatorio ergódico y de esta forma podremos conocer las características del proceso global a partir de una única realización del proceso aleatorio.

De la teoría sabemos que para que un proceso aleatorio sea estacionario en sentido amplio, se debe cumplir:

  • La media del conjunto debe ser independiente del tiempo:

null

  • La función de autocorrelación de conjunto depende sólo de la diferencia de tiempos de observación:

null

Para el caso de un proceso aleatorio ergódico, se tendrá que cumplir que las características estadísticas de los promedios temporales sean iguales a sus correspondientes promedios de conjunto. Es decir, si al analizar las propiedades de media y función de autocorrelación (en la práctica se considera suficiente con estas dos) de cada una de las funciones muestrales coinciden con las propiedades de los promedios de conjunto (para un tiempo dado), hablaremos de un proceso aleatorio ergódico y de esta forma podremos conocer las características del proceso global a partir de una única realización del proceso aleatorio.

Fuentes:

Practica 2. Procesos aleatorias, propiedades estadísticas, estacionariedad y ergodicidad

Fundamentos de Comunicación y Transmisión

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Jaén.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Matemática aplicada - Appd Math

Histograma y función de densidad de probabilidad – Pasos para obtener la PDF

La función de densidad de probabilidad (PDF) de la variable aleatoria resultante de observar el proceso en un cierto instante se podrá estimar contando el número de veces a lo largo del intervalo de observación en que la señal toma cada valor de amplitud.

Para caracterizar estadísticamente una señal aleatoria supuesta, procedente de un proceso ergódico, se pueden observar sus valores observados a lo largo del tiempo. Así, los promediados temporales (media, correlación) permiten estimar los correspondientes promediados del proceso (del conjunto de funciones muestrales).

Además, La función de densidad de probabilidad (PDF) de la variable aleatoria resultante de observar el proceso en un cierto instante se podrá estimar contando el número de veces a lo largo del intervalo de observación en que la señal toma cada valor de amplitud. La gráfica resultante de dividir el rango de amplitudes en distintos intervalos y contar el número de muestras de la señal que caen en cada intervalo se denomina histograma, y cuando el intervalo de observación sea muy grande, será una buena estimación de la PDF una vez normalizado.

Mtemáticamente, la PDF (f.d.p.) es:

null

Donde Fx(x) representa la probabilidad acumulativa de que una variable aleatoria x no supere un valor particular de la misma x. La probabilidad de que la variable aleatoria caiga en una región específica del espacio de posibilidades estará dada por la integral de la f.d.p. de esta variable entre uno y otro límite de dicha región:

null

null

Los pasos para la obtención de la PDF son:

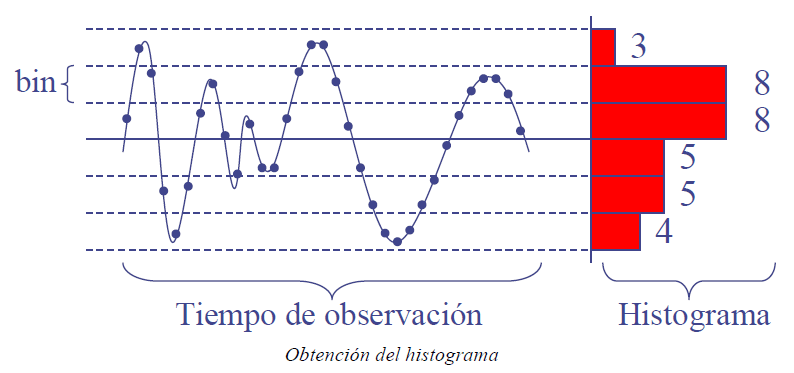

  1. Obtención del histograma: se divide el rango de valores de la señal en intervalos (bins) y se cuenta el número de muestras de la señal que se obtiene en cada intervalo de observación.
  2. Promedio del histograma y normalización: se promedian los histogramas correspondientes a distintos intervalos de observación, y el resultado, una vez integrado y normalizado a un valor máximo de 1, es una buena estimación de la función de densidad de probabilidad.

Las señales con las que un ingeniero de Telecomunicación trabaja en la práctica no son, la mayor parte de las veces, deterministas. Por ejemplo, una señal de voz no puede ser descrita por una ecuación, ya que los parámetros que la caracterizan cambian constantemente con el tiempo. Sin embargo, esta señal tiene ciertas características que la definen y distinguen de otras. De hecho, casi todas las señales que se manejan en comunicaciones y en otros muchos campos de la ingeniería y de la ciencia son de naturaleza estocástica (también llamada aleatoria).

La definición de una señal aleatoria se realiza por medio de sus propiedades estadísticas, como son: su función densidad de probabilidad, su función densidad de probabilidad conjunta, su media, su función de autocorrelación, etc.

Fuentes:

Práctica 1. Instrumentación, simulación y radio

Fundamentos de Comunicación y Transmisión

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

Se hacen trabajos, se resuelven ejercicios!!

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV Caracas.

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Análisis de circuitos eléctricos, Ingeniería Eléctrica

Inductancia Mutua – Definición

La inductancia L es el parámetro que relaciona la tensión VL de la bobina con una corriente variable iL que la atraviesa, como se expresa matemáticamente:

null

A esta inductancia también se le conoce como autoinductancia. Consideremos ahora dos circuitos que se enlazan por medio de un campo magnético. Entonces, la tensión que se induce en el segundo circuito se puede relacionar con la corriente variable en el tiempo en el primer circuito por medio de un parámetro que es la inductancia mutua.

null

Para mayor información recomiendo ver la siguiente guía: Capacitores e Inductores – Circuitos y asociaciones

Ejemplo



SIGUIENTE:

Fuente:

  1. Introduccion-al-analisis-de-circuitos-robert-l-boylestad,
  2. Análisis de Redes – Van Valkenburg,
  3. Fundamentos_de_circuitos_electricos_5ta
  4. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com

Análisis de circuitos eléctricos, Ingeniería Eléctrica, Sin categoría

Problema de circuito con inductores en serie y en paralelo

Problema 1. En el circuito de la Figura 2, las corrientes iniciales de las bobinas se supone que han sido establecidas para t <0.  Al cerrar el interruptor, se sabe que la tensión en los extremos de la caja negra es:

null

Se sabe que la energía inicial WL en las bobinas A y B es la misma, con un valor de:

null

  1. Determinar la expresión para io(t).
  2. Calcular la energía atrapada en cada bobina si suponemos que el interruptor queda cerrado para siempre.
  3. Calcular el porcentaje de energía, sobre la energía inicial en las bobinas, que se entrega a la caja y compruebe el resultado del apartado anterior.
  4. Represente, de forma aproximada, las tensiones y corrientes en todas las bobinas.
Respuesta:
  1. Problema. Para adquirir esta solución se facilita pago a través de Paypal o con TC.

Problema de inductores en serie o en paralelo

Observación: Pago por un ejercicio. Solicitar la entrega en PDF al whatsapp +34633129287

€10,00

Fuente:

  1. Introduccion-al-analisis-de-circuitos-robert-l-boylestad,
  2. Análisis de Redes – Van Valkenburg,
  3. Fundamentos_de_circuitos_electricos_5ta
  4. Fundamentos_de_Señales_y_Sistemas_usando la Web y Matlab

Revisión literaria hecha por:

Prof. Larry Francis Obando – Technical Specialist – Educational Content Writer

WhatsApp:  +34633129287  Atención Inmediata!!

Twitter: @dademuch

Copywriting, Content Marketing, Tesis, Monografías, Paper Académicos, White Papers (Español – Inglés)

Escuela de Ingeniería Electrónica de la Universidad Simón Bolívar, USB Valle de Sartenejas.

Escuela de Ingeniería Eléctrica de la Universidad Central de Venezuela, UCV CCs

Escuela de Turismo de la Universidad Simón Bolívar, Núcleo Litoral.

Contacto: España. +34633129287

Caracas, Quito, Guayaquil, Cuenca.

WhatsApp:  +34633129287   +593998524011

Twitter: @dademuch

FACEBOOK: DademuchConnection

email: dademuchconnection@gmail.com
